今天同行拿到一块板点不亮
主板品牌：映泰AM2+大板
型号：TA790GXB A2+ VER：6.0

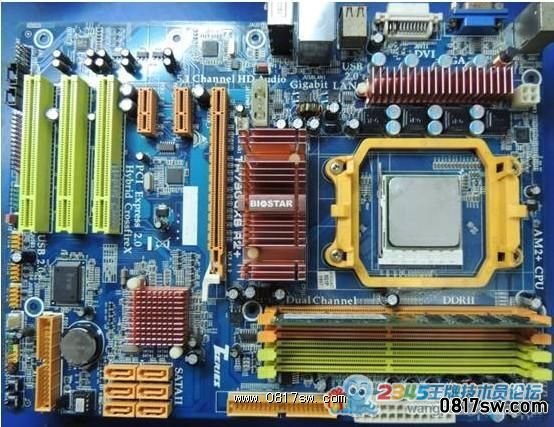

先来个全板图




测试卡复位灯长亮，不跑码，测各主要电压：

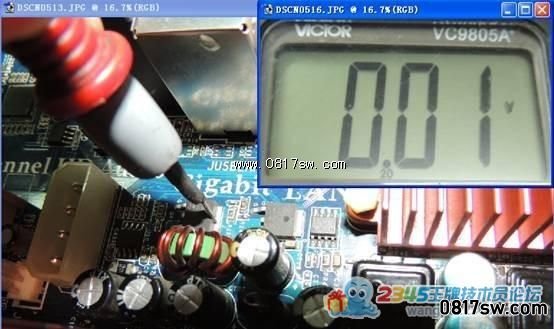

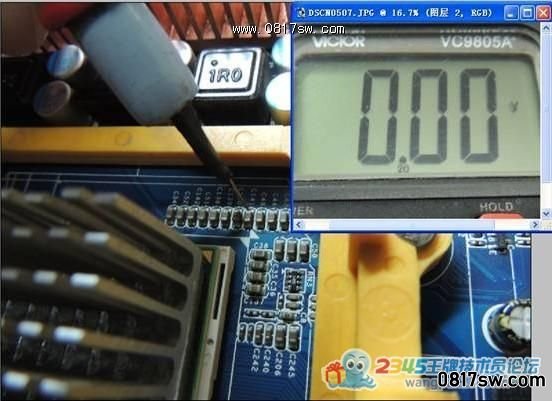

CPU电压：0伏

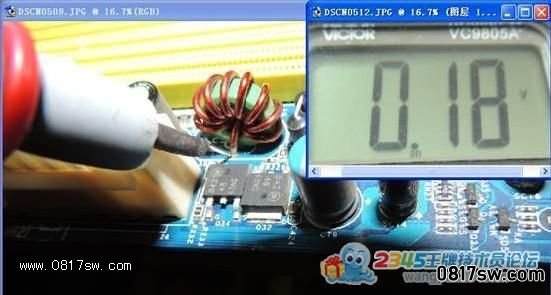

内存电压：0.18伏


北桥供电：0伏

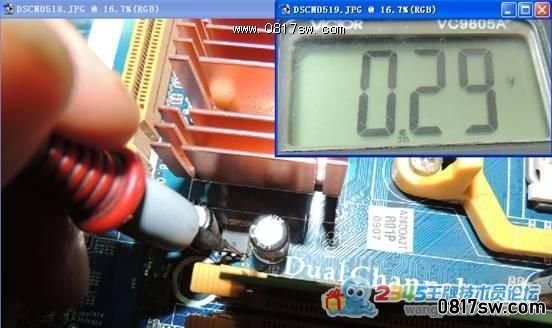

南桥供电：0.29伏
至此基本可以判定故障为全板没供电！该板为AMD的A790芯片，根据记忆中的AMD的上电时序，应该是先有内存供电，再有南桥供电，然后CPU供电和北桥供电，那么先查内存供电吧，内存供电控制芯片为FP6321

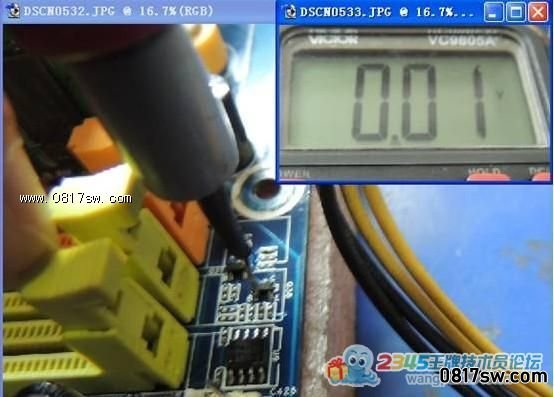

经查脚位图得知，7脚OCSET为开启脚，控制芯片的工作与否，高电平有效。

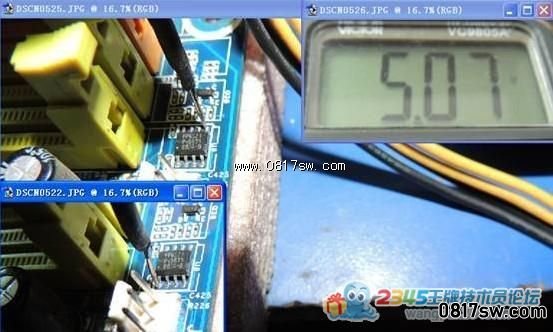

再测1脚BOOT和5脚VCC，有5V电压，供电正常，只是7脚OCSET开启信号不正常，那么重点应该查OCSET信号，上坛里找TA790GXB A2+的电路图，晕呀，找不到！而且有关TA790GXB A2+的发言也少得可怜，只好跑线路了

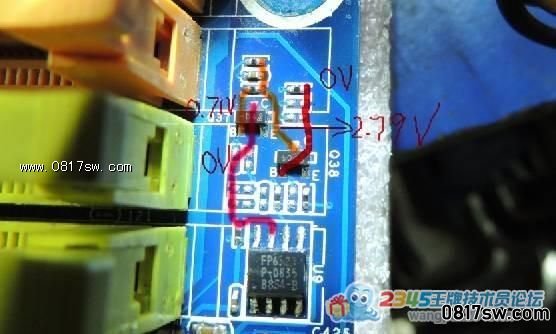

如上图，OCSET信号由Q37、Q38组成的复合管控制，5伏经过二只上拉电阻后到达FP6321的7脚OCSET和Q37的C脚，量得Q37的B脚为0.71伏，Q37CE脚导通对地，导致OCSET信号被拉低，Q37的B脚经过一电阻到Q38的C脚，测得Q38的C脚为2.79伏，B脚为0伏：

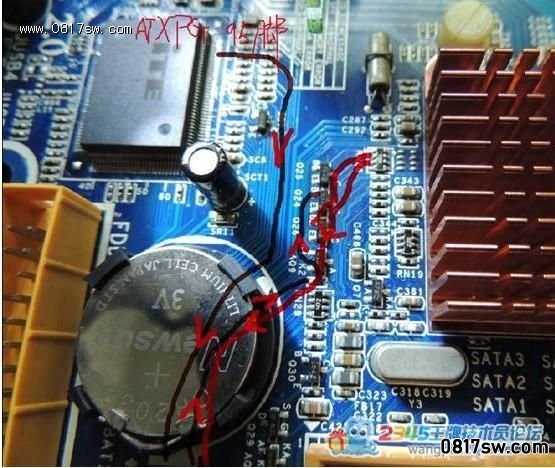

要使OCSET信号为高电平，Q38的B脚必须要大于0.7伏！我再跑，Q38的B脚通过一电阻后穿孔过了主板的背面，跑到了IO附近。


跑到了Q26的C脚，Q26和Q24组成复合管，测得Q26的B脚为0.71伏，Q24的B脚为0.25伏
显然是由于Q24的B脚电压低于0.7伏使得Q24截止，Q26的B脚为高电平，CE脚导通到地，再跑Q24的B脚线路，发现其经一电阻后到了电源插座的PG脚和IO的95脚，IO芯片为IT8718F-S

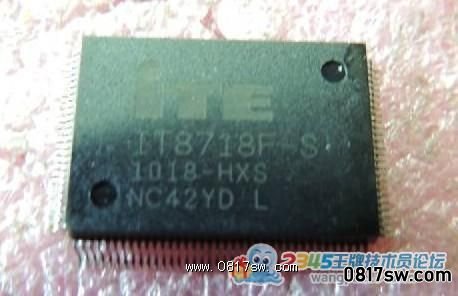

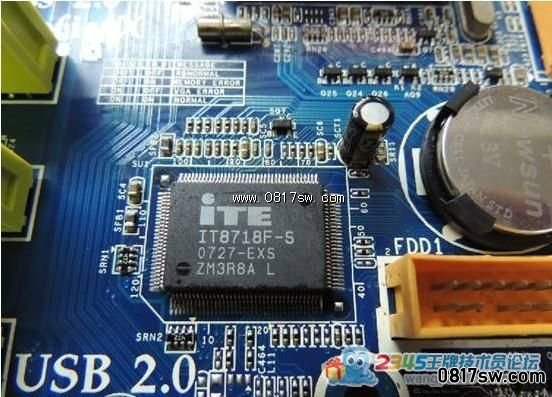

更换上去的IO，型号IT8718F-S EXS，


通电再测试，内存电压出来了：1.9伏
CPU电压：1.34伏
北桥电压：1.3伏，主要电压都已经出来了。

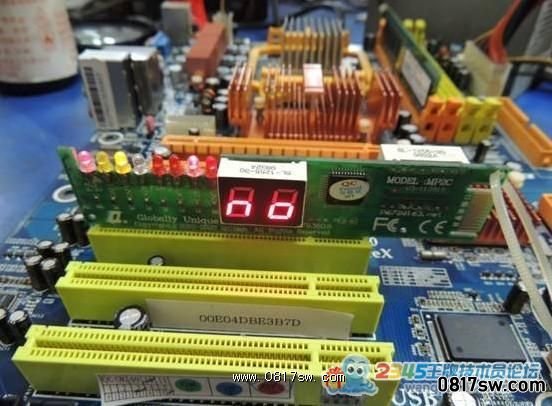

测试卡已经正常跑码，插上内存和显示器，开机画面出来了。至此主板已经修复，上图中的复合管在板上看得比较乱，我画了个草图，
总结：AMD A790芯片，IO的ATXPG信号不正常会导致全板没供电。
在此 本人总结   任何主板  CPU 0.8到1.3左右都是正常  内存电压只能高不能低  参考电压也一样
桥供电 0.2V到0.6V的波幅都属正常   时钟压差在0.1-0.3V左右   复位也是0.1-0.3左右
