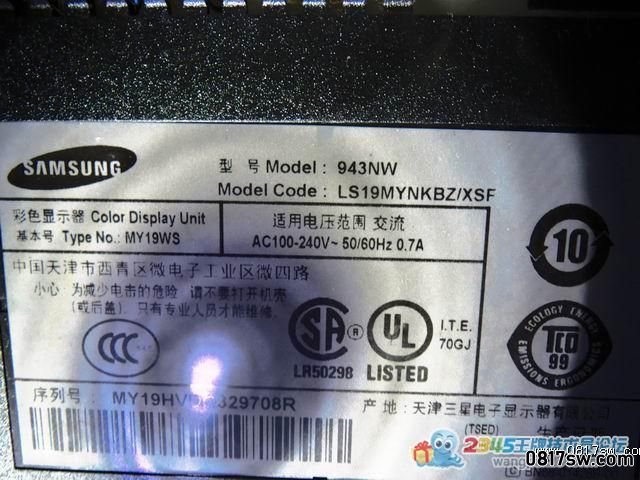

型号：943NW







故障现象：

开机亮一下就黑屏了

维修步骤

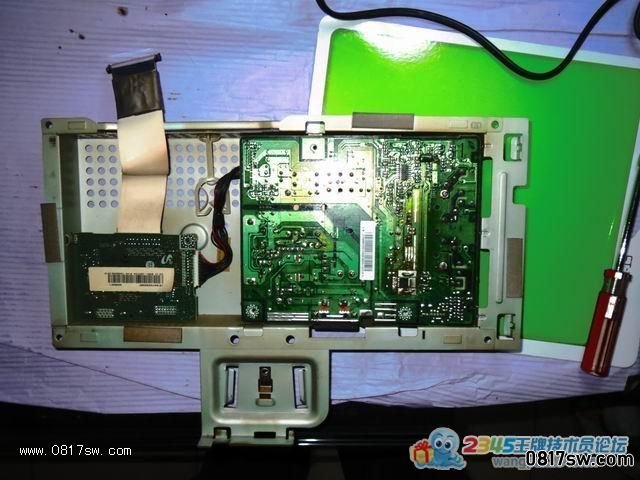

一、打开机壳

此显示器为电源、高压二合一版

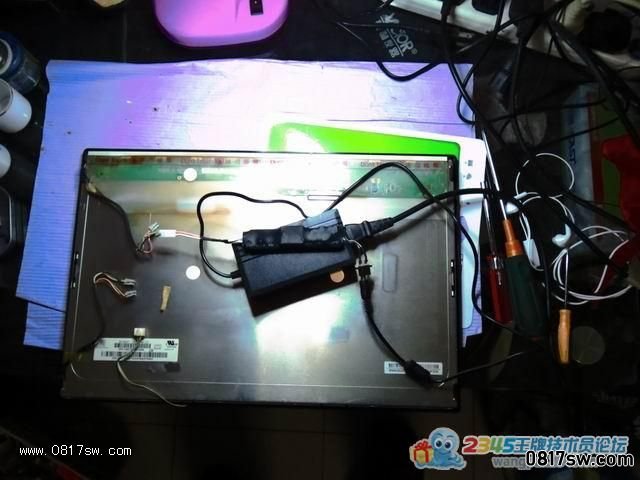

二、用灯管测试仪测试灯管，4根灯管都要测



经测试，4根灯管都正常

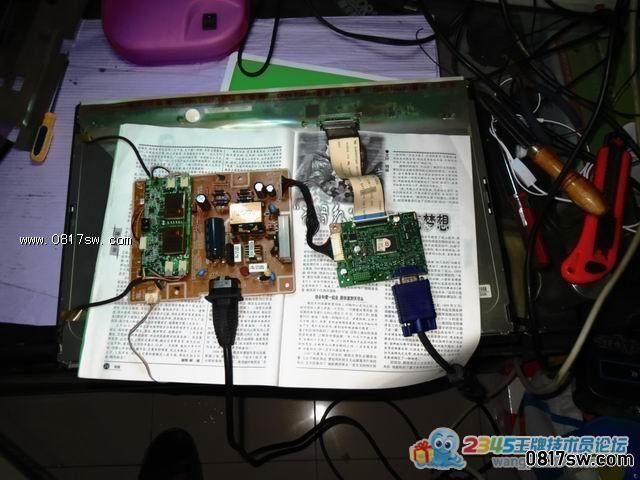

三、不用电源、高压二合一版的高压板给灯管供电，用灯管测试仪代替高压板给灯管供电，接上主机测试，显示器显像正常，说明电源板、驱动板都没问题，是高压板坏了，经仔细观察，高压包发黑，高压包烧掉了。





四、为了避免不必要的麻烦，直接更换高压板

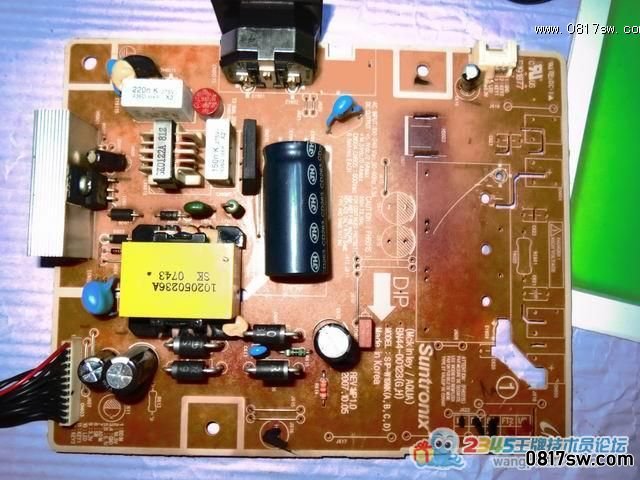

1、  拆掉高压电路部分的电子元器件，给要更换的新高压板让路

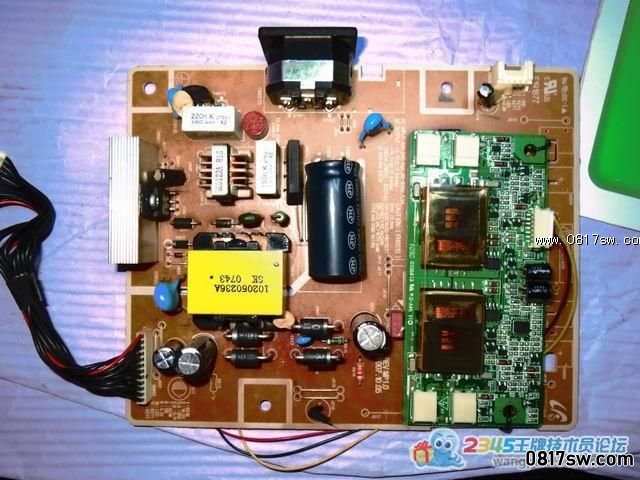

2、  安装上高压板

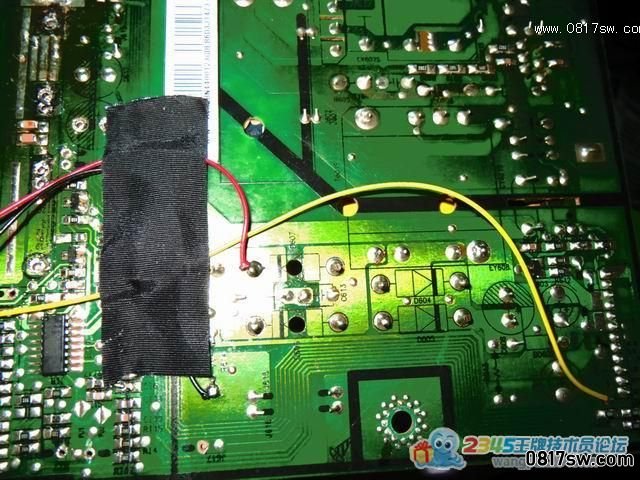

3、 接好供电14.5V、地线及开关线并固定好。图中红线为14.5V，黑线为地线，黄线为开关线

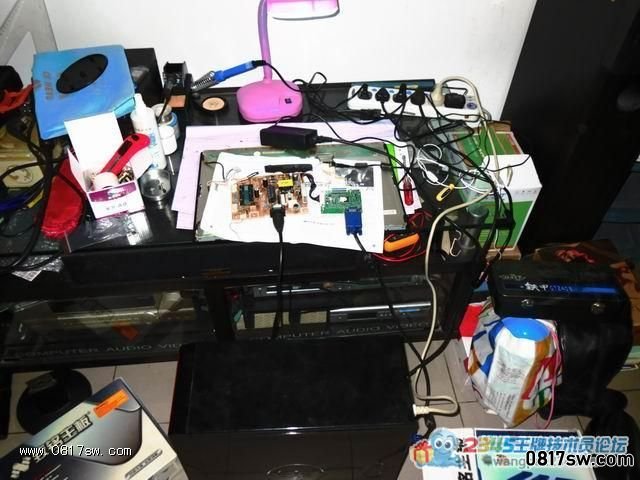

五、接线测试



经测试，显示器显示正常，高压板更换成功

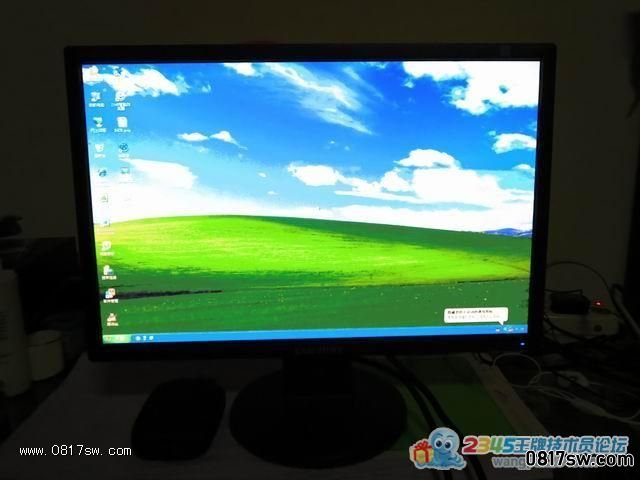

六、将显示器装好，再次测试，显示器显示正常，修好OK
