关于INTEL笔电CPU ES(工程版)与正式版以及BGA加脚的

发布时间:2018-04-19 12:47:03 阅读:0

很多客户会问我ES和正式版CPU的不同之处,还有什么的BGA加脚,结合我本身的经验和对网络资料的整理,做出以下对比.希望大家对CPU有一种新的认识,如果有什么不妥之处,敬请指正.

首先,我来谈下INTEL 笔电CPU ES和正式的的区别

重点讲下目前945 965芯片组常用的的处理器.

注: 拿INTEL 酷睿T7400 2.16/4M/667 来做实物说明

(1),ES,即Engine Sample的缩写,即工程样品,ES版的CPU是没有锁倍频的,正式版的是倍频锁死的(除特殊处理器,如目前的X7800 X7900 是INTEL专门为移动平台超频所以设计的几款极品处理器),所以,从这个角度上看ES是OC的极品,
备注:OC,就是指电脑发烧友常说的超频.

一般说,正式版的CPU都会有SL字母开头正规编号,如T7400正式版为SL9SE,  而ES却没有SL的字样,都是以XXXX ES来表示,在CPU表面无法看出具体频率和缓存及前线总端,当然,除非是打磨的ES版印上正式板的字样
下面我来举例说明下,附带实物图片,

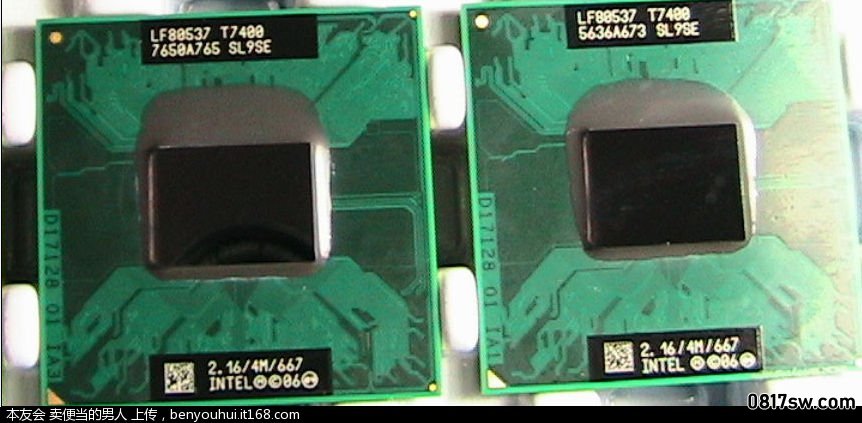

1,T7400 原针正式版,如图,能清晰的看清楚SL编号,频率等信息.这样的CPU用各种测试软件都能正确识别.如大家熟悉的CPU-Z. 当然,其实看懂CPU的步进也能清楚的判断CPU的版本.
备注:步进,也就是通常大家提到的什么CO, B1,B2 A1,E0等制程,字母越靠后的是最好的,CPU-Z查看REVISION一项数值.

T7200 74001 1.jpg
T7400 正式版.jpg

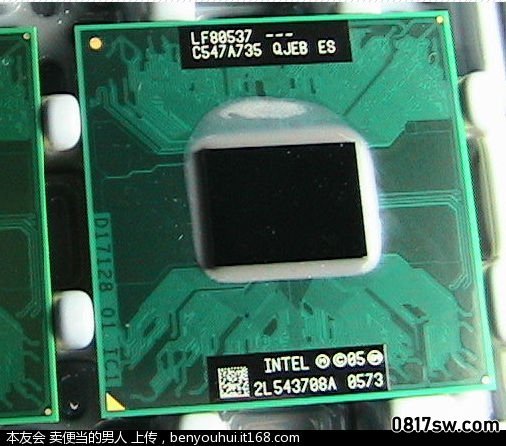

2,T7400 ES版 A1步进,编号为QJEB   CPU-Z和电脑属性会显示000@2.16GHZ(ES) 字样,A1我们可以理解这是这型先期出来的工程样品,所以在温度发热控制上比后期产品稍微差些. CPU表面也无法看清楚具体的型号和参数.
T7200 74001 QJEB.jpg

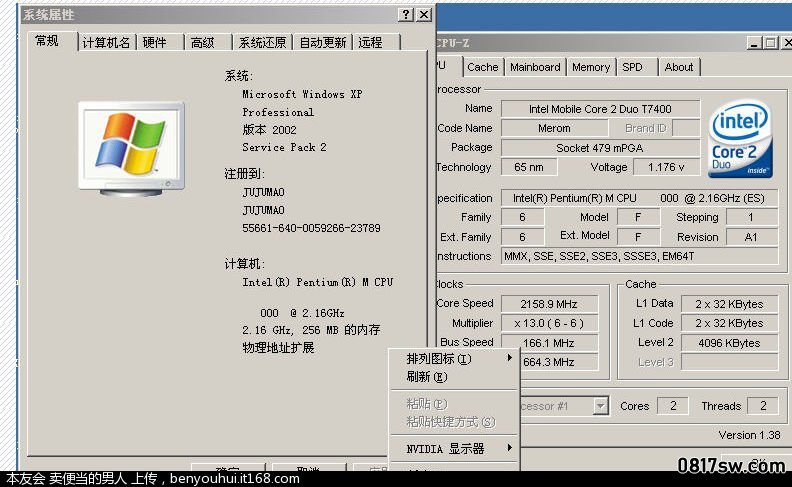

T7400 QJEB CPU-Z和电脑属性载图. 我们能清晰的看到A1步进这样的数值. 但是电脑属性识别不出具体的CPU型号.
T7200 74001 QJEB CPU-Z A1.jpg

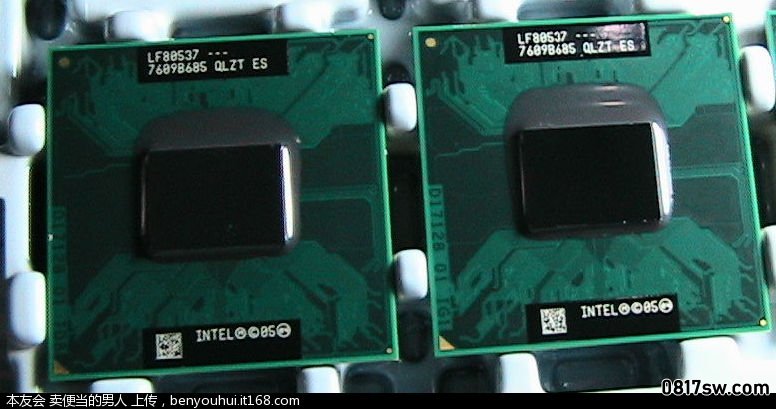

3,T7400 ES B0步进,编号为QLET ,我的电脑属性和CPU-Z都只能识别出,空白@2.16G(ES), 由此我们清晰的看出这是继A1后的一款样品.比显示000的稍微好些.尤其是发热控制.
T7200 74001QLZT.jpg

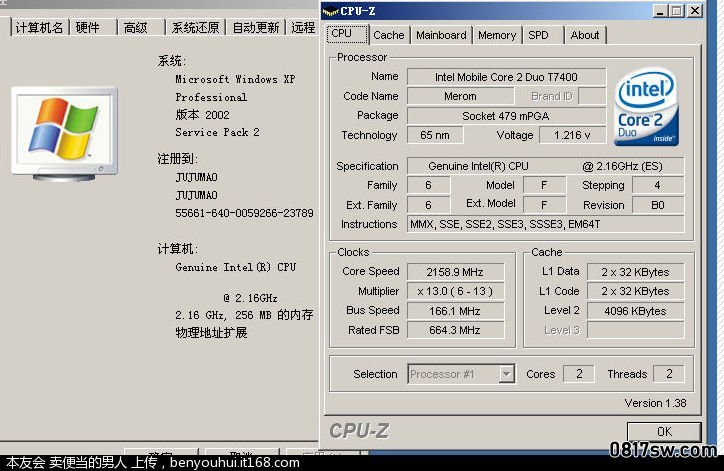

T7400 ES QLET BO CPU-Z和我的电脑属性图.

T7200 74001QLZT CPU-Z BO.jpg

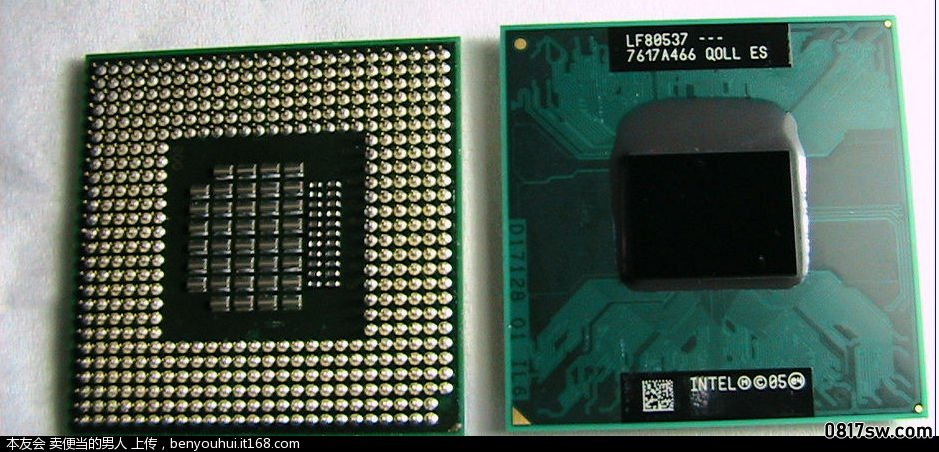

4,T7400 ES B1步进 编号为QOLL
T7400ES QOLL B1 显示 图.jpg

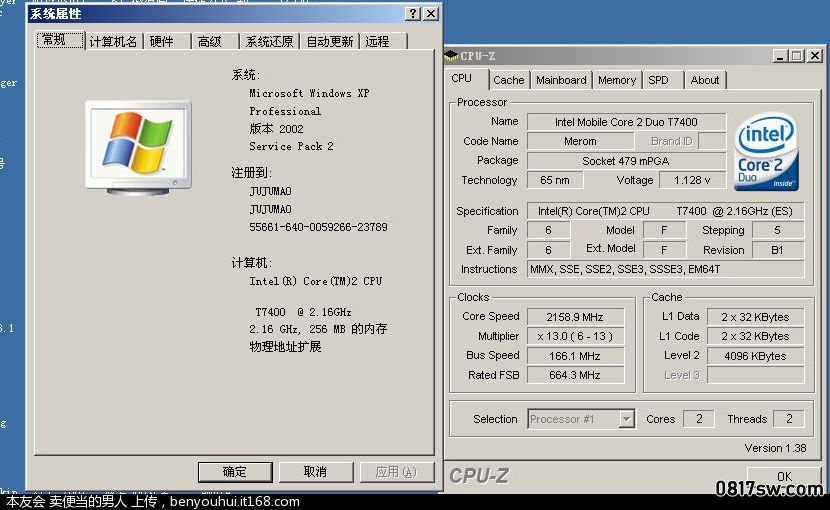

T7400 QOLL ES CPU-Z和我的电脑属性均能正常识别出具体的型号,和正式的区别就是识别的参数里会多出(ES)字样,

T7200 74001 QQOLL CPU-Z B1.jpg


5,T7400 ES B2步进 ,编号QTCE  和上面的B1一样,都是正常显示的,也和市场上笔记本厂商配机出的T7400和INTEL销售的盒装行货T7400一样,都为B2步近.
CPU-Z和电脑属性会显示正常的参数, 我们可以理解已经这类U已经非常之接近正式版咯,我个人判断也许更好些,如T2400等先期的正式版本都为CO,而后面有出现  ES DO步近的T2400,各项表现都不逊色于CO正式版.
当然,目前也能见到诸如B2 DO这样的ES版, 其实简单点说,如果能显示具体型号的ES都已经接近正式版咯.

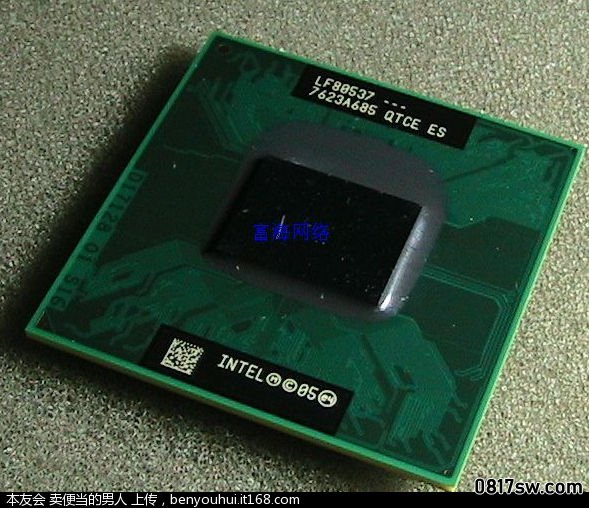

T7400 QTCE.jpg

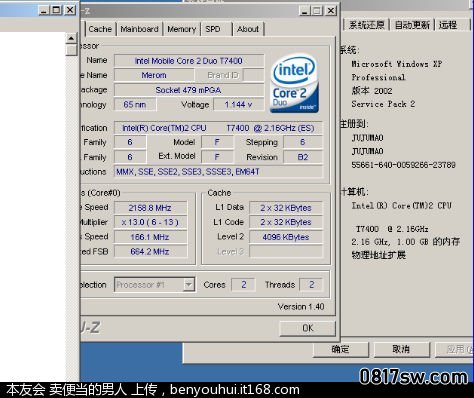

T7400 ES B2步进 ,编号QTCE  的CPU-Z和我的电脑属性图.

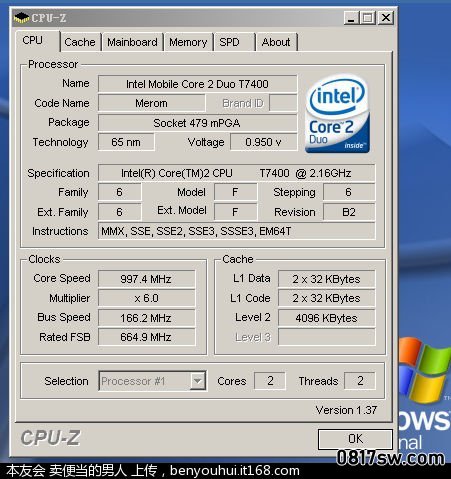

T7400ES B2 CPU-Z.jpg

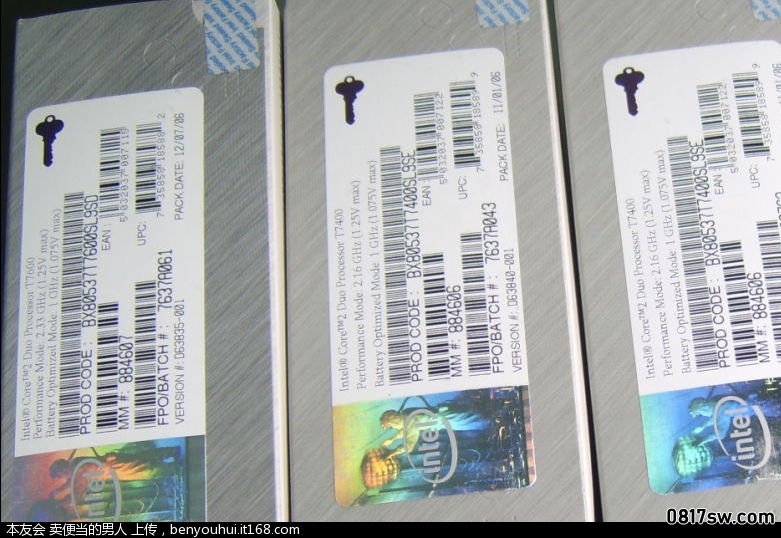

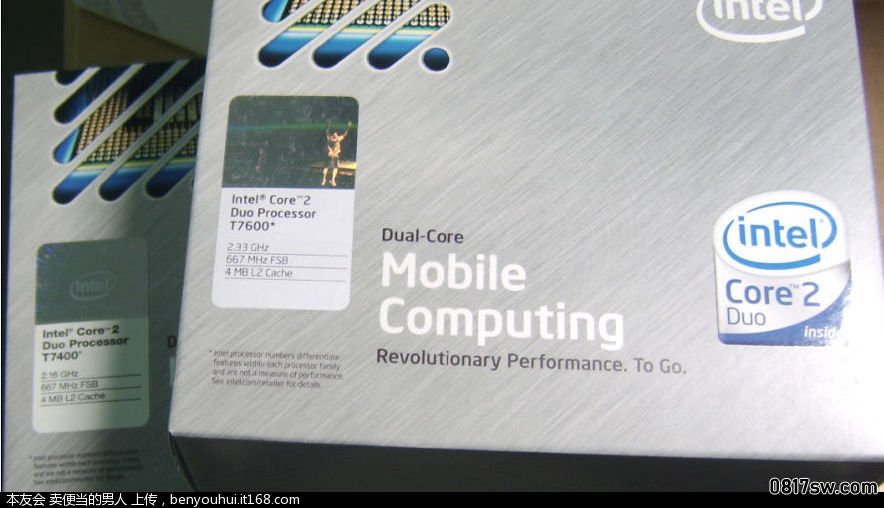

7,盒装正品T7400 B2步近,编号和普通厂商配机出的T7400 SL9SE 一样
T7200 74001.jpgT7200 7400.jpg
(2),官方软件测试的区别.
以上的T7400如果我们要用INTEL官方软件测试显示信息的话,将会明确的测试出ES和正式的区别:用最新的INTEL处理器标实实用程序来测试,ES的会显示如图信息,同时给大家正式
版的测试信息做对比.
ES处理器显示的信息:
实在找不到当时的照片了 抱歉
正式版测试显示的信息:
 实在找不到当时的照片了 抱歉
(3),硬件技术支持区别:现在大部分CM和PM都支持DEP(硬件防毒),ES版的CPU是无法打开DEP的,而正式版是可以的.
(4),售后方面是区别:ES版由于并非正式上市流通的产品,所以将不能享受厂商提供的质保条约.
PS,一般说,INTEL盒装产品都是享受3年全球联保,然后就是各大笔记本厂商用的CPU产品,一般视产品配置价钱分别有1年,2年,3年保修.
再备注:一般说,INTEL的CPU质量还是过硬的,所以如果不是人为损坏,基本很难有坏的机率.再者,INTEL的CPU在温度到100摄氏度都会启动自动保护,这个是很过硬的技术.所以避免了温度过高而烧毁CPU的现象出现
其他的区别偶暂时也就讲不出来咯,其实对于OC的朋友来说,ES版的处理器未尝不是一种很好的选择,
更多的时候这种版本的CPU有它的时效和价格优势,可以让大家提前并以合理的价格体验到最新技术带来的乐趣,
当然,PM迅驰1.2代的ES的话,前期在CPU-Z里面是没有ES字样的,我们只要用INTEL处理器标识实用程序测试便能知晓.
第2部分,BGA和原针的一些区别.
所谓的BGA ,是一种CPU的封装形式,原本是没有针脚的,为一小颗颗锡珠状态(如图A),BGA的CPU主要用于较薄较微型的笔记本电脑上,因为BGA的通常都是低电压或者超低电压的CPU,这样的U是直接焊接在笔记本电脑的主板上的,这样的CPU基本排除个人用户私自拆卸升级CPU的可能性.这类CPU有很大的价格优势,通常比同类原针产品底很多.
我们拿945芯片组的T2500 实物图片来说明.

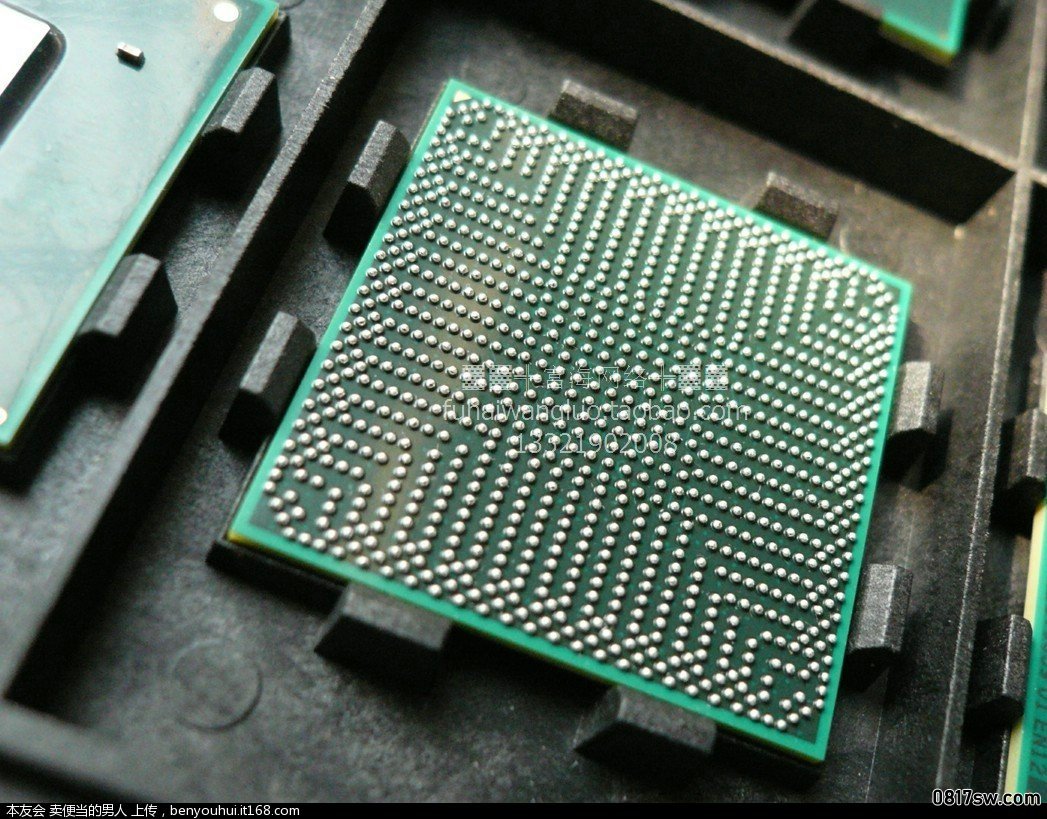

图1 解释,没有找到BGA原样,拿一显卡BGA样子形象的说明下BGA锡珠样子.
20100328 BD82CPMS QMZQ ES 1.jpg
BGA正式版 T2500 SL8VT  一般有2种加针脚的方式, 一种是加一层针坐,第2种是直接焊针,市场上多见于第一种,

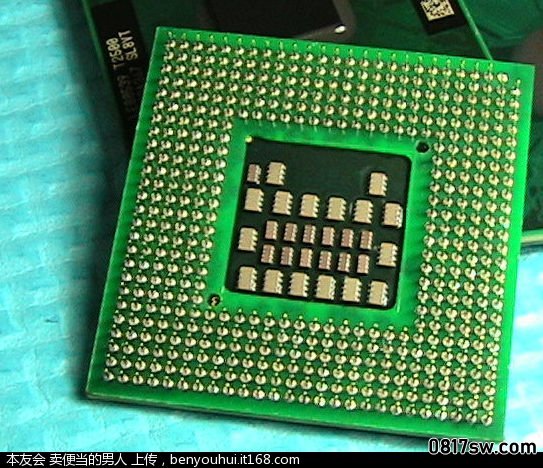

普通加针坐的正面图如下.谈绿色,肉眼能清晰辨别.
T2500 SL8VT.jpg

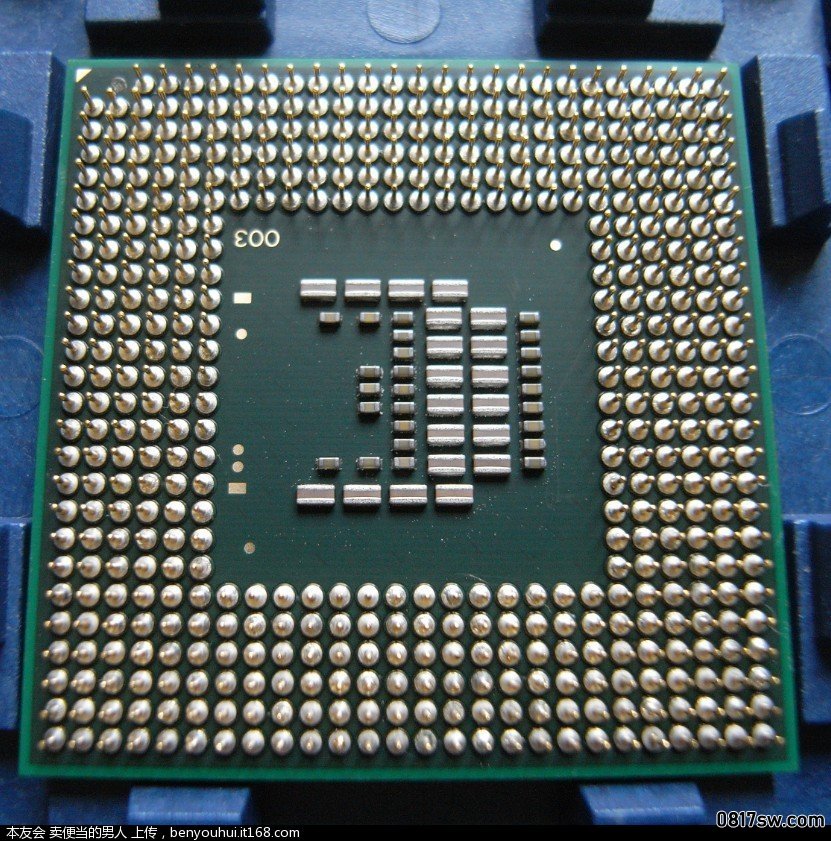

一般原针CPU的针脚.

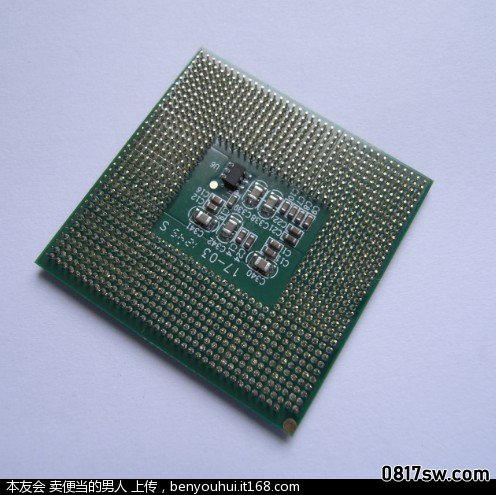

第2种加针方式,直接焊针,和普通的原针表面看起来没有太大出入,但是仔细点就可以看出做工的差别.

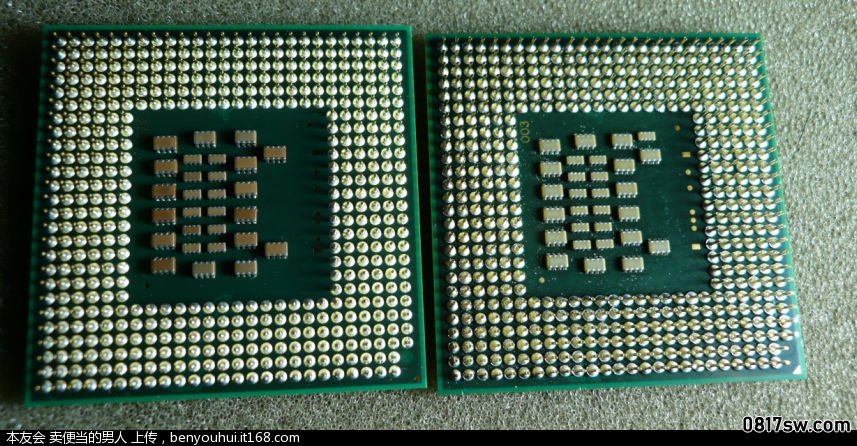

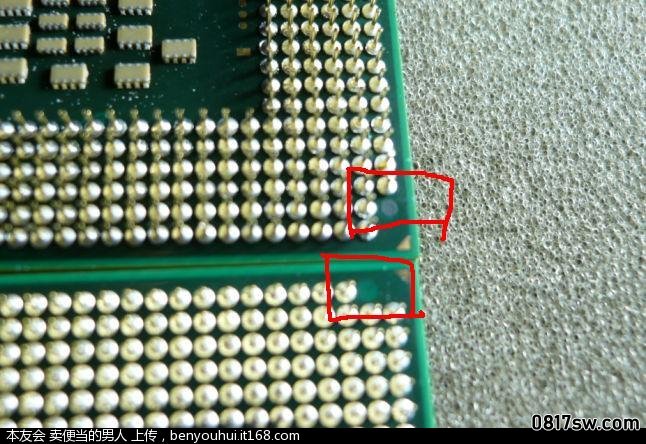

左边为原针,右边为直接加针的BGA.原针清晰整齐,加针的粗糙很多,且电阻周围有少许洒落的锡渣,
BGA 1.jpg
最重要的一点是原针的话缺针的部分为原PCB板颜色,而BGA的少针的部位原本是有锡脚的,所以为淡灰色,看下图.
BGA 2.jpg

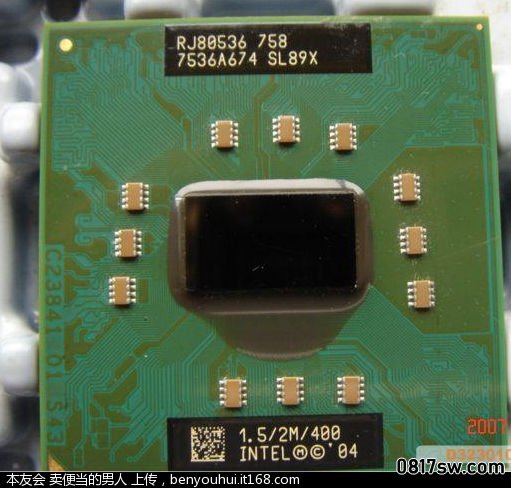

反正仔细的话是眼睛就可以直接看出来的,当然,PM时代的BGA更好辨别,电阻在CPU正面的都为BGA ,如图.

以上仅代表个人见识,欢迎大家相互相互探讨.如无经本人允许,请勿载取,可转载,必须表明出处和作者.

CPU专业知识:
什么是PGA封装 该技术也叫插针网格阵列封装技术(Ceramic Pin Grid Arrau Package),由这种技术封装的芯片内外有多个方阵形的插针,每个方阵形插针沿芯片的四周间隔一定距离排列,根据管脚数目的多少,可以围成2~5圈。安装时,将芯片插入专门的PGA插座。为了使得CPU能够更方便的安装和拆卸.目前市场上绝大部分笔记本都是采用的PGA封装的CPU.方便消费者更换,升级CPU.

什么是BGA封装
芯片集成度不断提高,I/O引脚数急剧增加,功耗也随之增大,对集成电路封装的要求也更加严格。为了满足发展的需要,BGA封装开始被应用于生产。BGA是英文Ball Grid Array Package的缩写,即球栅阵列封装。广泛用于超薄型机器,如9寸,10寸,11寸以及部分12寸机器。此类机器就不用考虑升级CPU了,非专业设备是无法更换的,且具一定的风险性!
如图:

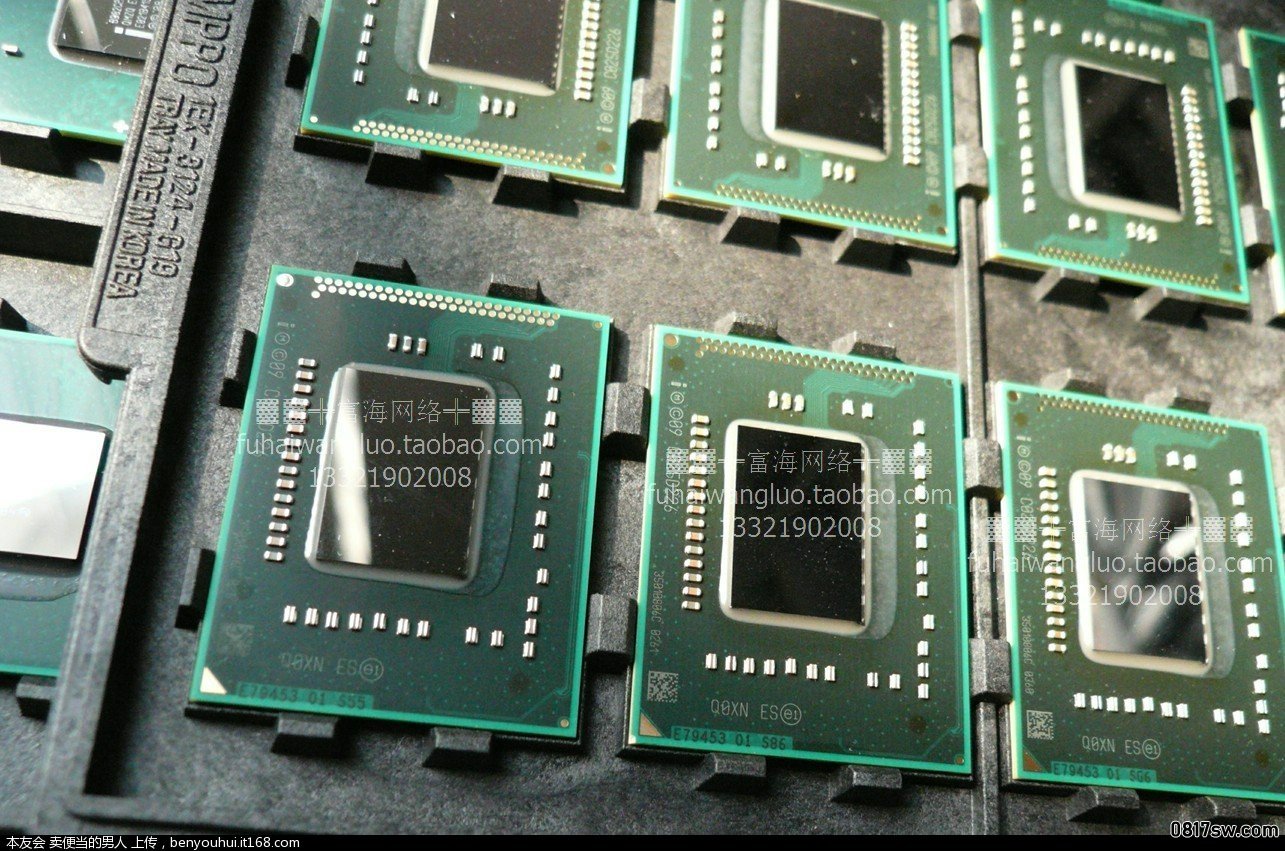

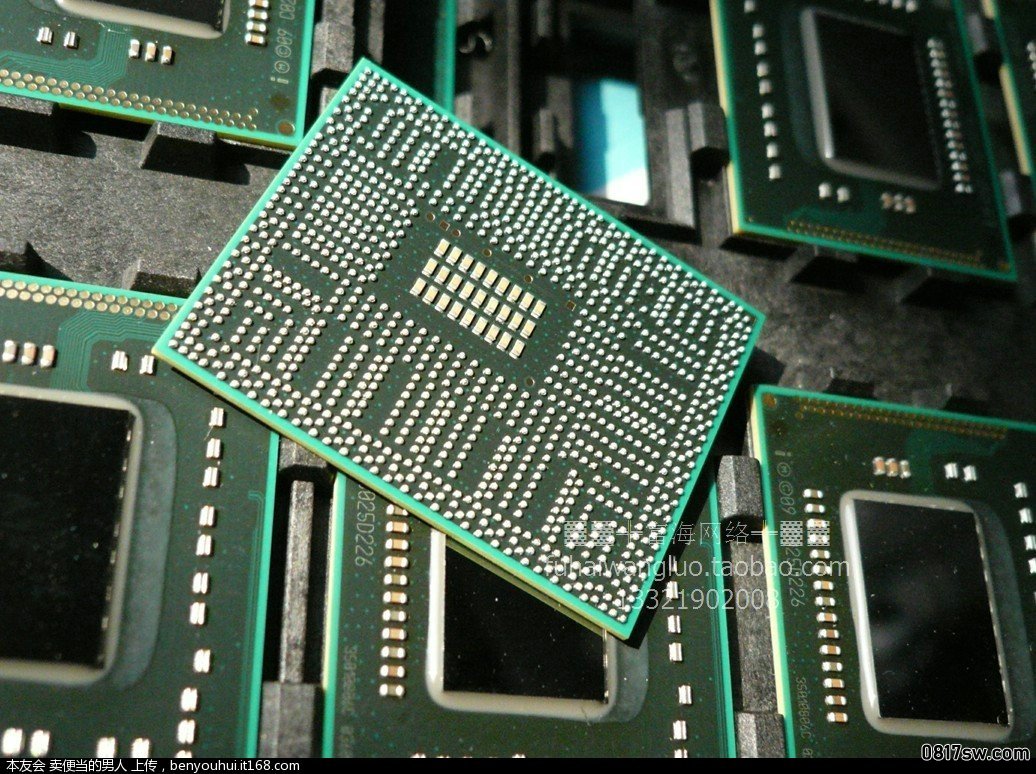

20110328 Q0XN ES 1.jpg

20110328 Q0XN ES.jpg

什么是P+B=PBGA封装

由于生产工艺问题,有许多带板的BGA CPU封装主板需要报废,但BGA CPU功能是完好的.怎么样才能有效利用起来呢.即时聪明的商家就创造出了世界独有的封装方式PBGA封装.即是山寨工厂加工的针,一般客户是分辨不出来.需要说明的是,技术质量是无法跟原装的相提并论.但一切使用功能都跟正常封装同效.
示例图:
BPGA

0415 P8800 BGA 1.jpg



老式BGA加板

PBGA 好处不虚焊,不小心碰掉针不脱皮.还可以修复!韧性跟原针一样!

老式的贴板CPU工艺,最大的缺点就是容易虚焊!还比原装CPU高,容易压坏或散热不好.建议不要使用.

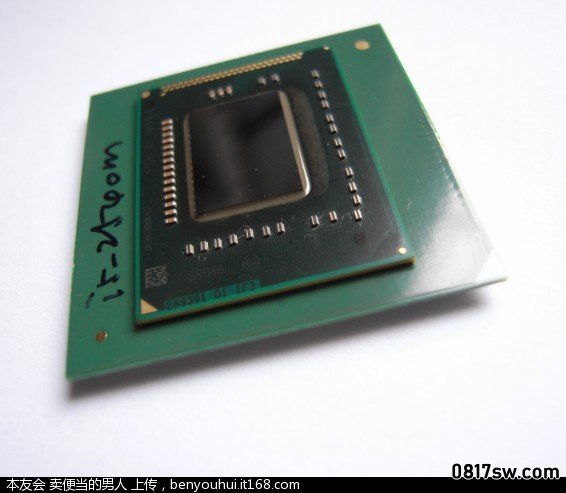

i系列平台起的BGA 外观规格就和同时期其他PGA 封装的就不一样了,BGA通常小于PGA封装的,BGA的需要特殊加工普通用户才能使用 ,


如图:

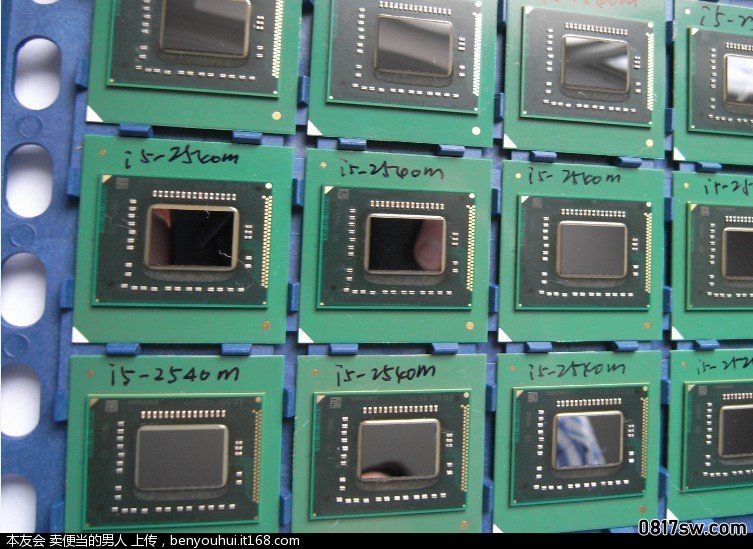

下面给几张加工好的i5二代 2520M 2540M BGA照片,这时候的BGA必须要加工到另外的PCB板子上才能和普通的CPU通用,稳定性高于以前的夹板工艺。
0517 I5-2540M BGA 1.jpg

0517 I5-2540M BGA 2.jpg0517 I5-2540M BGA 3.jpg

CPU正式版,测试版ES,正显,不显要怎么分.

(1)笔记本CPU一般都用CPU-Z来分辨他是正式版.测试版.正显.

A.正式版图.在规格旁边有显示intel(R)Core(TM)i7CPU [url=mailto720@1.60GHz]Q720@1.60GHz[/url]后面没有再显出(ES)就证明是正式版. 当然早期的双核时代如T2300 2400 2500 等型号部分ES正显的此处也不显示ES字样,但是后期PM965芯片组开始不显示ES字样一定就是正式版了。

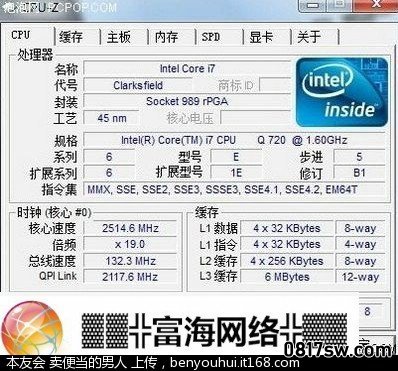

示例图:I7 720QM 正式版

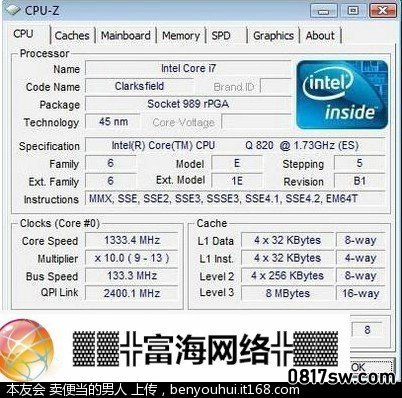

B.测试版正显,专业讲也叫QS版本.在规格旁边有显示intel(R)Core(TM)i7CPU Q820@1.73GHz后面有再显出(ES)就是测试版.重点在于Q820,也就是说在这里能显示出CPU的型号,但这种带显的ES已经非常接近正式版所以不怕会不稳定.且各方面参数和正式版基本一致!还没有锁频有超频特质
会动手的朋友能挖掘其潜能发挥到及至.且价格方面会比正式版本便宜1-3成。

示例图: 820QM QS版本


C.测试版不显,即ES ,.在规格旁边有显示.....CPU 0@2.2GHz或什么都没写______@2.2GHz但后面还是会显出(ES)这就是intel刚开始让笔记本工厂测试的第一-第二版的测试CPU.功能散热方面都不如正显和正式版.往往有2个版本,即ES1 ES2, ES2会在ES1的基础上有所改良。区别的是ES还是QS重点在于规格CPU后面是否显示出此CPU的具体型号。

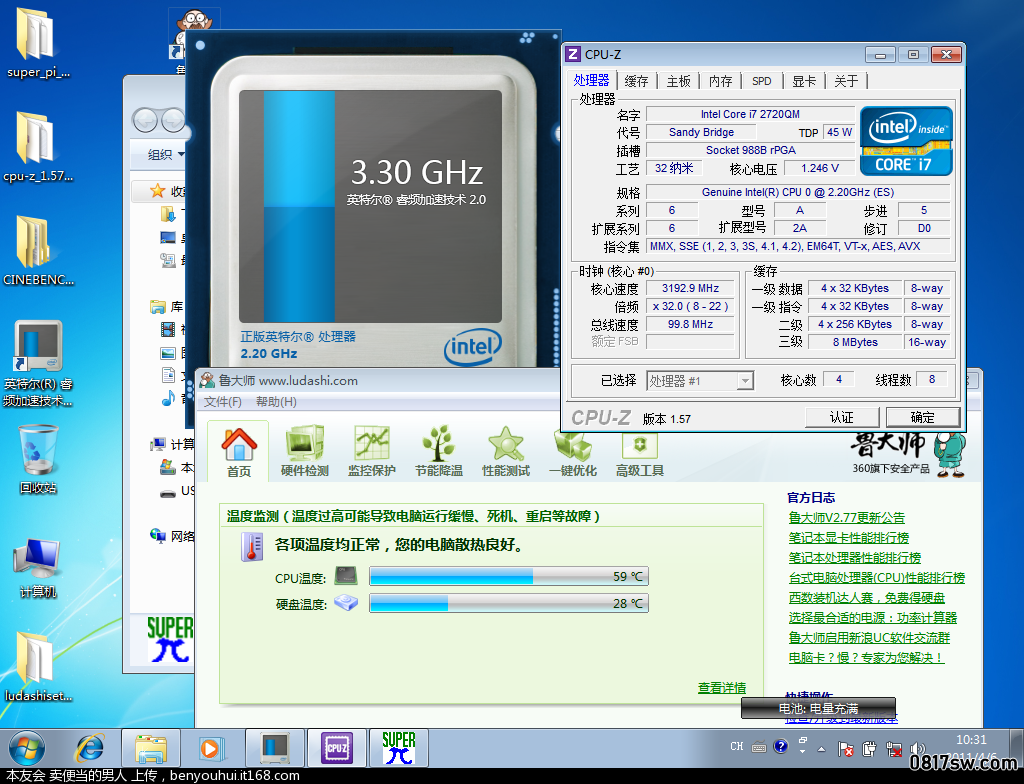

示例图: 2720QM ES2

2720 Q154 CPU-Z 满载.png








综上,买U取决于心态问题,一分钱一分货,INTEL的ES QS还是值得尝试的,毕竟大多数笔记本用户不是把笔记本天天都满载运行,所以什么热量大,过热自动关机都是浮云,根据自己的需求理性购买!
